A3-1 タンパク質クライオ電子顕微鏡構造解析支援

ユニット名

支援担当者

支援技術のキーワード

クライオ電子顕微鏡、単粒子像解析、立体構造解析、構造生命科学、創薬支援

支援技術の概要

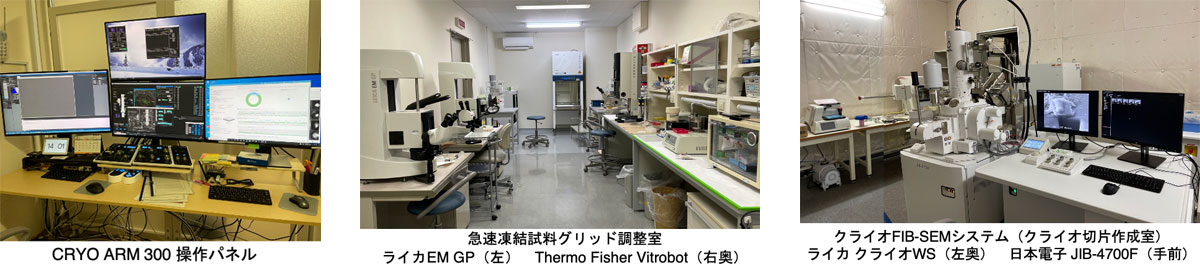

当研究グループはクライオ電子顕微鏡による生体高分子の構造解析について支援を行う。大阪大学の大学院生命機能研究科ナノバイオロジー棟１階共同利用施設および同薬学研究科に設置した、３台のクライオ電子顕微鏡、３台の汎用電子顕微鏡、そして１台の細胞組織クライオ切片作成用FIB-SEMを活用し、構造解析技術の高度化を進めつつ、国内外のアカデミアや企業の研究グループに向けて構造解析支援を実施する。

クライオ電子顕微鏡による単粒子像解析法は、僅か数μgの水溶液試料から高分解能の生体分子構造解析を可能にする技術である。ホーリーカーボン電顕グリッド上に濃度0.1～1.0 mg/mlの試料水溶液を2 μl程度載せ、その大半を濾紙でブロットしてホール内に薄膜を形成し、グリッドを液体エタンで急速凍結して生体分子を氷薄膜に包埋する。それをクライオ電子顕微鏡に挿入し、数百～数千枚の電子顕微鏡像を撮影して収集した数十万の分子像の解析によりその立体構造を高分解能で解析する。当研究グループはこの技術を活用し、膜タンパク質を含む生体分子複合体の構造解析支援を実施する。

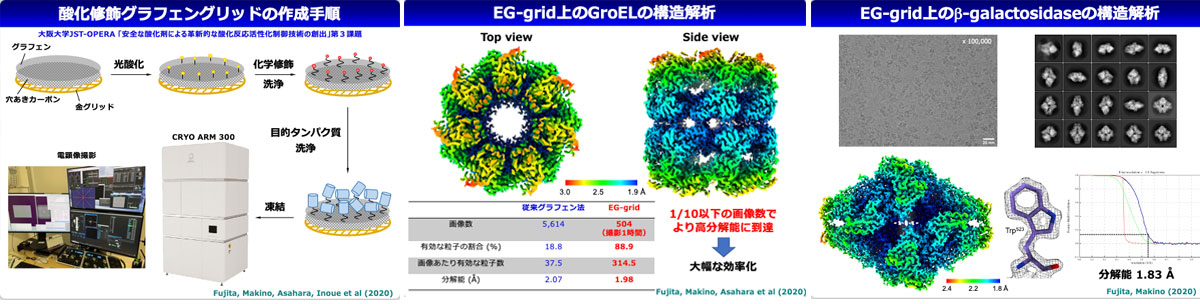

最近の技術進歩により、分子モデルの構築が可能な2～3 Å分解能の構造解析に必要な数千枚の電子顕微鏡像の撮影が数時間で完了するようになった。独自開発の酸化修飾グラフェングリッド（EG-grid）では1枚の画像当たりの分子数が増加し、撮影枚数が数百枚程度でも高分解能構造解析が可能な場合もある。よって最近では1～2日のマシンタイムで複数試料の構造を解析できることも多い。

支援技術の利用例

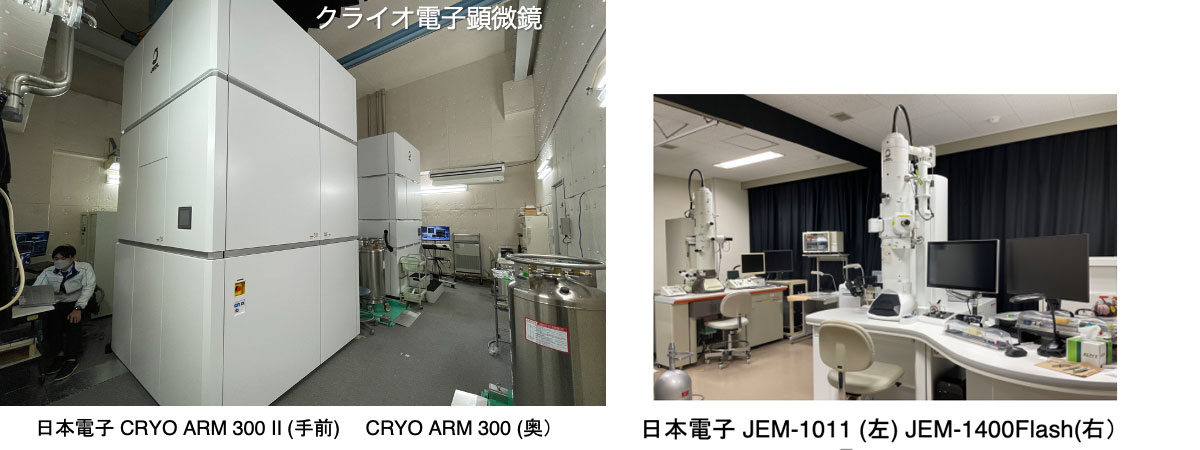

1. 汎用電子顕微鏡で加速電圧100 kVのJEM-1011と120 kVのJEM-1400 Flashについては、クライオ電子顕微鏡のターゲット試料を負染色法により観察し、試料の形状、サイズ、分散性を確認し、凍結グリッド作成条件の参考にする。
2. クライオ電子顕微鏡で加速電圧200 kVのCRYO ARM 200、300 kVのCRYO ARM 300とCRYO ARM 300 IIについては、各凍結グリッドから数千枚のクライオ電顕像自動撮影を行い構造解析のためのデータセットとする。ユーザー側で画像解析が可能な場合はHDDに格納したデータを送付あるいは持ち帰りとし、画像解析が未経験あるいは不慣れな場合はこちらで解析を進めるのと並行して、できる限りユーザー側でも自立して画像解析ができるよう解析ソフトの使い方を講習して人材育成を進めるとともに、ユーザー研究室での画像解析用計算サーバーの構築も支援することでクライオ電顕による構造生命科学分野の拡大を図る。
3. CRYO ARM 300およびCRYO ARM 300 IIについては、クライオ電顕構造解析の一層の高速化や高分解能化、そして50 kDa以下の低分子量タンパク質の構造解析など、高度化を目指した技術開発にも活用する。
4. 細胞組織クライオ切片作成用FIB-SEMのJIB-4700Fについては、グリッド上で凍結した細胞や組織の切片を作成し、CRYO ARM 300あるいはCRYO ARM 300 IIによりトモグラフィーで立体像を再構成して標的分子の細胞内分布の観察やサブトモグラム平均による高分解能構造解析を行う。
5. CRYO ARM 300 IIについてはマイクロED用カメラも搭載しているため、極微小結晶の電子線回折による構造解析にも活用する。
6. 当面はQuantifoilなどから購入して使用するホーリーカーボングリッドでの凍結グリッド作成を基本とするが、ホール内のタンパク質粒子密度が低い場合や配向分布の偏りにより高分解能構造解析が困難な場合は、EG-gridやプラズマ親水化グラフェングリッドを積極的に活用する。
7. 近い将来グラフェングリッドの量産化が実現すれば、EG-gridやプラズマ親水化グラフェングリッドを凍結グリッド作成の基本グリッドとして活用する。

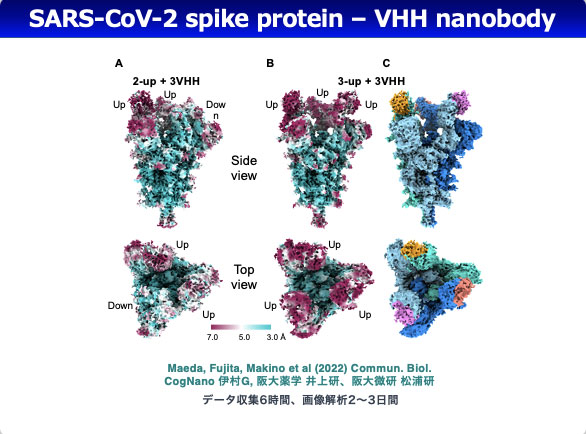

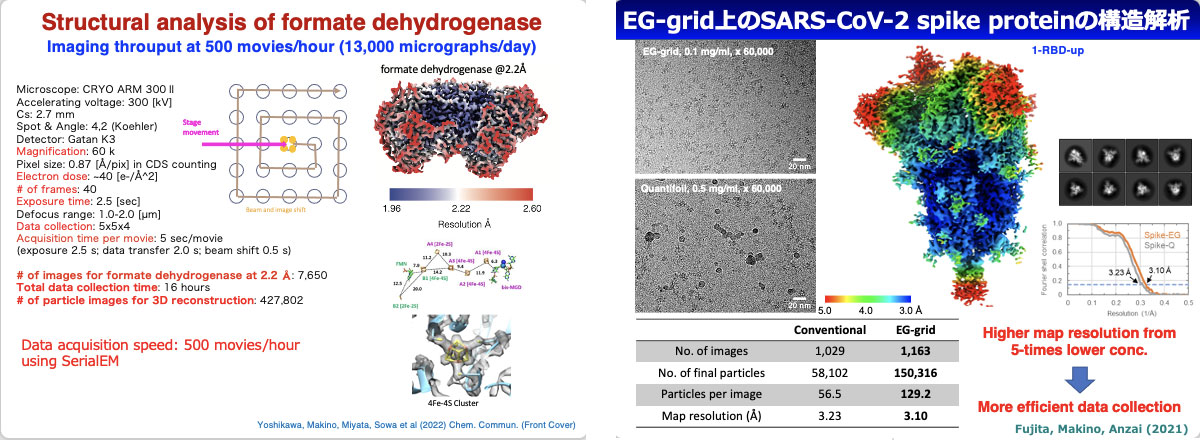

下の図に示したのは最近の構造解析支援の成果である。

支援担当者の研究概要

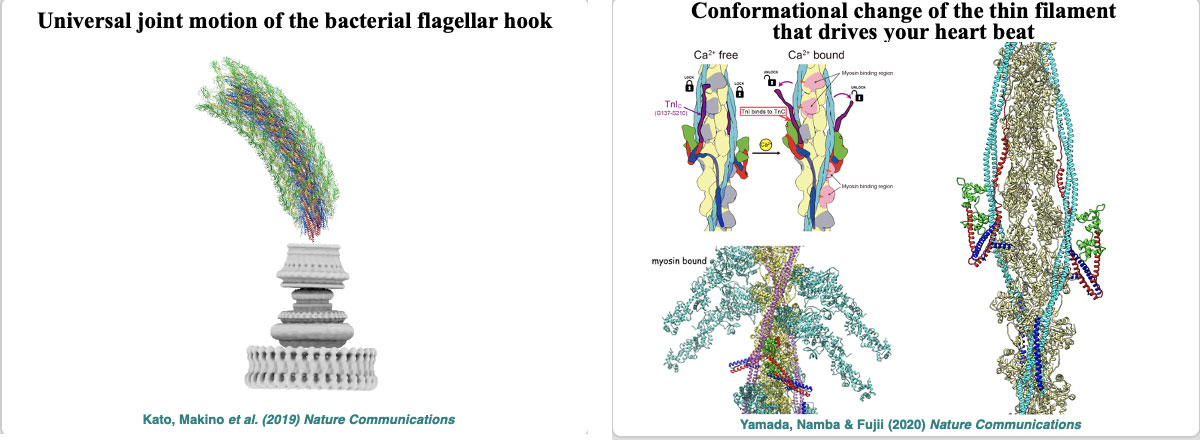

クライオ電子顕微鏡と単粒子像解析法による生体高分子立体構造解析の高速化と高分解能化を目指して、2010年より日本電子社と共同でCRYO ARMの開発を進めてきた。2016年に完成し2017年に安定稼働を開始したCRYO ARM 200 prototypeでは、Gatan K2カメラとの組合せにより撮影速度1,000枚／日での自動撮影が可能になった。高分解能構造解析に少なくとも数千枚の電子顕微鏡像が必要であった細菌べん毛フックの超らせん構造や心筋の細いフィラメントでも構造が解け、立体像マップを基に構築した分子模型から、べん毛フックではそのユニバーサルジョイント機能を支える分子構造変化の動態を可視化し（Kato et al 2019 Nature Commun.）、心筋の細いフィラメントでは心臓の鼓動を駆動する心筋の収縮弛緩を制御する分子メカニズムの解明に成功した（Yamada et al 2020 Nature Commun.）。

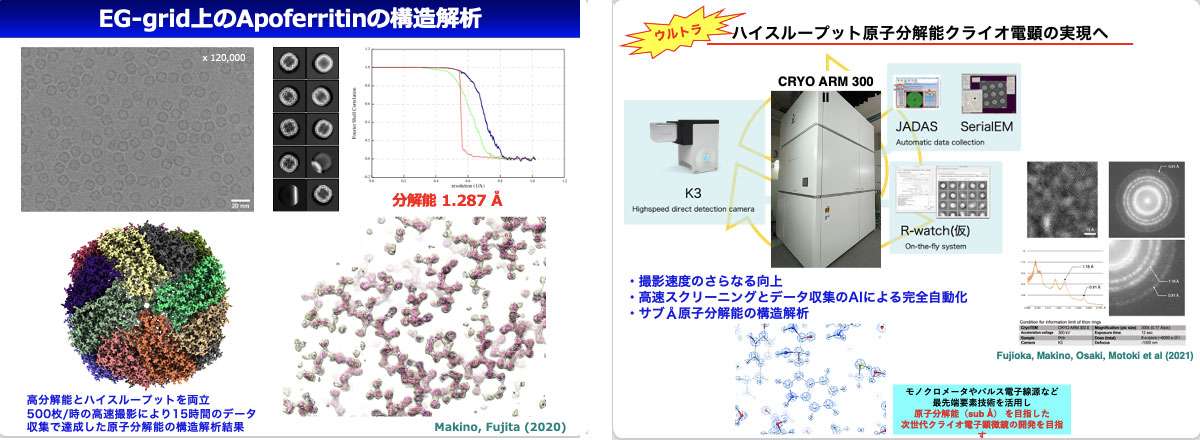

2017年に日本電子社が発売したCRYO ARM 300では電子線の干渉性の高いCold Field Emission Gunが搭載された。2019年にはその１号機を用いてapoferritinの構造を解析し、1日で収集した1,000枚のクライオ電顕像から当時の世界最高となる分解能1.53Åを達成して個々の原子の可視化に成功した。その後も高速撮影と高分解能を両立する高度化技術開発を継続し、電子光学系を含む電子顕微鏡制御ソフトの開発により2020年には22,000枚／日（1,000枚／時間）、2021年には29,000枚／日（1,280枚／時間）へと劇的に高速化した。2020年に500枚／時間で15時間、計7,500枚を撮影したapoferritinでは1.29Åを、2021年に1,280枚／時間で1時間、計1,280枚を撮影したapoferritinでは1.49Åを達成した。パイプライン画像解析システムの高度化や深層機械学習人工知能による画像診断技術などを組み合わせ、データ収集の完全自動化を目指す。
